昵称：吕单位：江苏中设来源：时间：2018-05-25

你好，我在使用纬地涵洞时，钢筋设置时并未选择HRBF335的钢筋，为什么汇总出来的表格内，有这个型号的钢筋呀！

你好，请发数据过来吧，技术人员检查数据后再与您联系吧。

昵称：单位：贵州建工来源：时间：2018-05-18

纬地7.2安装后无法正常启动，一闪就没了。

你好，纬地软件系商业软件，需购买后方可使用，请知晓。

昵称：单位：湖南华罡交通规划设计研究院有限公司来源：湖南长沙时间：2018-05-30

郭总：

您好，有个问题想请教一下：

1、关于中央分隔带公路弯道外侧超车车道的视距验算中，中央分隔带外侧超车车道的视点位置距超车道边缘取多少米，规范没有明确要求，网上论文有很多说法，取1.2m,1.5m,车道半宽1.875m等，路线规范有补充说明的吗？

你好！视点和障碍物的位置均为对应车道的中心线位置。

昵称：单位：华杰咨询公司来源：时间：2018-05-29

郭总

您好，有两个事情想向您请教一下：

1、关于路线设计规范2017版，P31页，7.2.2中

这2V、6V的计算长度含两端的缓和曲线长么，还是只算直线长度。若是含两端的缓和曲线长，那缓和曲线长怎么计算，从不设超高的点开始计算么？

2、之前问您关于视距计算点的问题，您说已经将刊误发到出版社，我们和出版社询问几次，出版社说一直没消息，您方便把刊误的内容发我下么，不胜感激。

------------------

祝顺利！

潘总：你好！

1、关于相邻曲线间的直线长度问题，之前已经有相关问题的讨论和回复了，请你在本网站中使用关键字检索一下，便可以而浏览得到。

2、在规范中是明确区分圆曲线和平曲线这两个词的，其中平曲线是包含缓和曲线在内的。

3、条文7.2.2条的正文很清楚，是指“两圆曲线间以直线径相连接的情况。这样，如果设置有缓和曲线，就不属于本条的情况的。

4、关于刊误一事，我们与出版社方面已经沟通过了。如果你要咨询，需要问询出版社与规范出版相关的负责人的。好像他们内部的分工也蛮多的。

昵称：逝水无痕单位：徐州市交通规划设计研究院来源：时间：2018-05-29

关于条文新版路线设计规范中，第12.5.6 油气输送管道与各级公路相交叉且采取下穿方式时，应设置地下通道（涵）或套管。

请问：考虑建筑物及施工影响，现在很多油气输送管道或者城镇燃气管道会采取非开挖方式，水平定向钻方式施工；

穿越深度一般大于10m。在这种情况下，主要考虑水平定向钻这种工艺，曲线轨迹，还必须加套管吗？

对于浅挖和顶管加套管的很理解，主要是定向钻。

期待您的回复！

你好！对于您所咨询的采用定向钻方式穿越公路的需求，标准规范修订组在东北、天津等地的项目中已经有过咨询讨论。

总体上，采用定向钻方式是可以的，包括不设置套管。但前提是，必须对应开展工程安全影响专项评价，即通过对穿越公路的施工过程和后期运营阶段的各类可能影响公路正常行车条件、人车路通行安全、路基与结构稳定等的评价，以确认无不利影响。

昵称：洲爷单位：成都市建筑设计研究院来源：成都市人民中路东御河沿街16号时间：2018-05-16

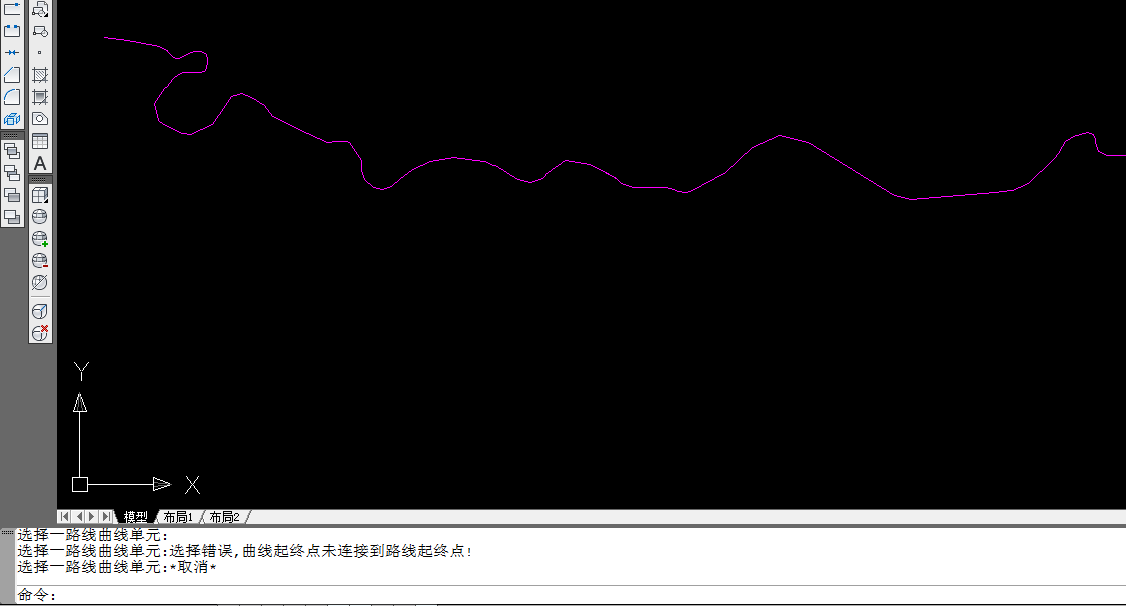

我从其它地方复制了一条路线过来，没有桩号、交点，我想用纬地的立交设计里面拾取，

老是出现：选择一路线曲线单元:选择错误,曲线起终点未连接到路线起终点!，请问我该怎么弄？

你好！

1、由于计算和绘图的精度不同，其他软件生成的路线线形可能存在不能直接被纬地软件拾取、进而恢复成路线平面线形的情况的。

2、对于此类需求，我们建议：先删去原来线形的缓和曲线，保留原线形中的直线和圆曲线，然后使用智能布线功能，可以快捷地恢复出原有设计线形的。

昵称：单位：中咨武汉桥隧来源：时间：2018-05-13

1、低等级山区道路中，缓和曲线需满足超高所需长度与圆曲线3s长度经常是对立关系，公路路线设计规范正文中没有明确圆曲线长度必须满足3s行程（条文说明中7.8.1有解释但您说条文说明中的内容没有法律效应），设计过程中如受地形等条件限制时，圆曲线长度不满足3s是否违反路线规范规定？

2、贵州地方习惯做法缓和曲线只取最短缓和曲线长度（不满足超高所需长度且两端接线也不为直线）、圆曲线长度满足3s长度。

这种做法有何安全隐患？

你好！

1、请您注意在规范用词用词中，圆曲线长度与平曲线长度是不同的，平曲线长度是包含了圆曲线长度和两端缓和曲线（设置时）长度在内的。如果明确这一点，可能您对问题的理解或者就是不同的了。条文7.8.1中说的就是平曲线的长度，不是圆曲线的最小长度。

2、对于低等级公路的条件，规范推荐在采用了缓和曲线之后，仍最好保留一定的圆曲线的长度，但请注意规范并没有绝对禁止出现圆曲线长度小于3S、甚至圆曲线长度为零（凸型曲线）的情况。毕竟四级公路设计速度很低，对线形设计的要求相对也低一些的。毕竟四级公路还允许可以不设置缓和曲线的。

3、请注意规范中有最小缓和曲线长度和最小平曲线长度的要求，但是并没有最小圆曲线长度的要求。这就是正文的内容。因此，你困惑的问题似乎在规范正文层面是不存在的。至于贵州地区的做法，我确实不能直接定性有什么问题。我的意见是：缓和曲线长度应首先尽量满足超高和加宽过渡要求，圆曲线长度倒是可以适当放宽一些的。

昵称：童先生单位：个人来源：辽宁省沈阳市和平区十一纬路81号时间：2018-05-16

1、纬地平面出桩号的时候是否可以调整桩号方向，将垂直方向改为平行于路线的

2、桩号时候可以加前缀，每一个分桩号都有，例：K0+500，K0+550，K0+600

你好！纬地软件技术支持服务，仅针对正版用户。请知晓。

昵称：单位：云南云交路桥建设有限公司来源：时间：2018-05-28

设计向导打不开，显示“网络访问已中断，若要继续，请关闭数据库，然后将其打开。驱动程序的SQLSetConnectAttr失败”，点击确定之后弹出系统ODBC驱动失败

你好，该提示由无法正常调用ODBC驱动引起，建议安装纬地程序包中AceRedist.msi文件试试。

昵称：俊哥单位：华东交通大学理工学院来源：南昌市时间：2018-05-24

纬地控制参数输入窗口中能否输入平台截水沟相关参数，如果能实现的话，是如何操作的。具体的参数是多少？请回答一下。谢谢

你好，平台截水沟的录入方式与边坡相同，通过定义各边坡度、坡高进行录入即可。
